Recycleur > 2008 EDO 08

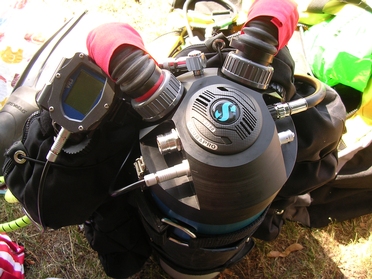

Vue de dessus (mon Vr3 est branché par un des ports Fischer). Nikon Coolpix 3100

La tête est en DELRIN.

Finement ouvragée, elle contient tous les éléments sensibles du recycleur: cellules O2, injection O2, by-pass, etc.

Ce dernier est un deuxième étage Scubapro R190, pratique pour les pièces détachées mais son réglage est plutôt chiant ! J'ai vu des trucs plus simple.

A droite, un tuyau MP amène le diluant. Quant à l'O2, il arrive entre les deux tuyaux respiratoires via une rotule 360°.

Des deux côtés de la tête sont disposées des prises Fischer et Lumberg reliées aux trois cellules O2.

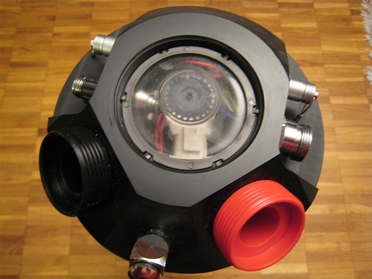

Le capot enlevé, on découvre un classique détendeur.

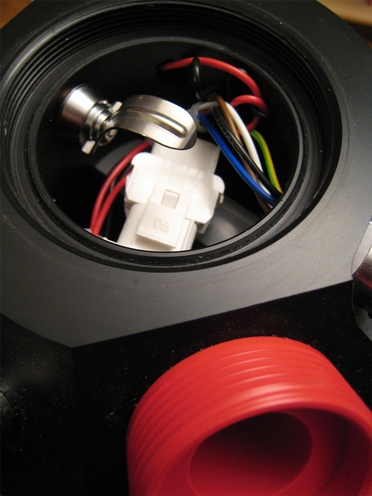

Membrane enlevée, on voit le levier et en arrière-plan le cablage électrique reliant les trois cellules aux diverses prises (Fischer, Lumberg).

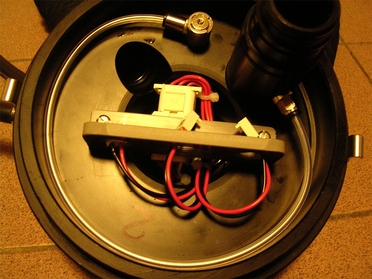

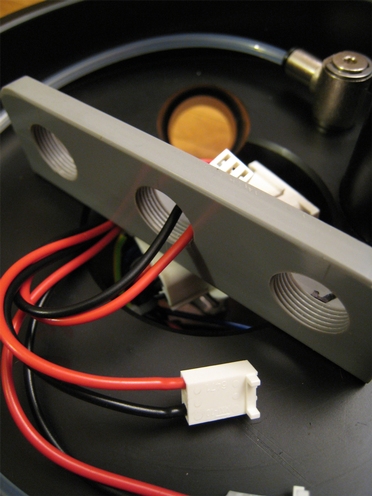

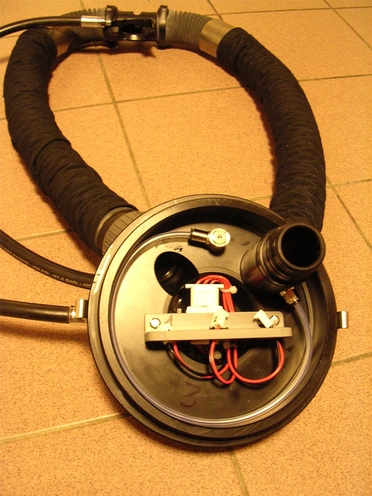

Détail de l'emplacement des cellules

Très bonne finition mais je regrette que les fiches des cellules O2 ne soient pas dorées à l'or fin.

L'oxydation menace à court terme.

L'o2 est injecté dans l'expiration par le petit tuyau transparent qui longe le bord.

Les cellules de part leur position sont évidemment exposées à la vapeur d'eau (rares sont les machines qui échappent à ce phénomène).

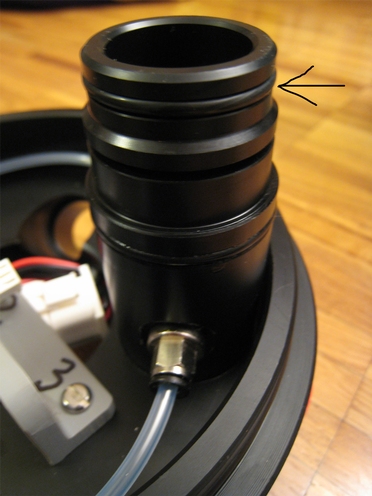

Joint-torrique sur le conduit d'expiration

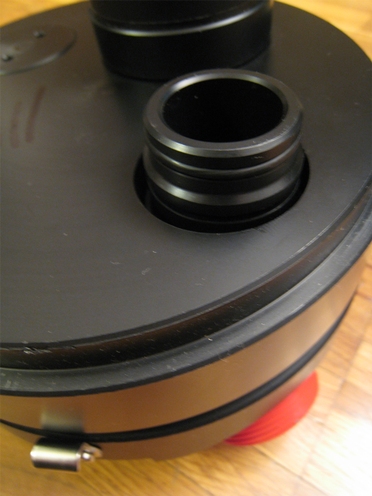

Traversant le fond de la tête, cette pièce possède donc un joint pour l'étanchéité.

Un élément potentiellement fragile qu'il faut contrôler lors des démontages.
